钢件的锻造CT10级公差相当于精密铸造的CT7级

内容来源:天辉机械 发布时间:2018-11-28



  在生产加工中,对于毛坯表面要求的部件,我们应该采用锻造工艺来代替铸造工艺。下面我们从公差上来做对比。用锻件CT10级来对比铸造CT7级。

    先看精密铸造公差表。



锻件未注公差标准

  一、引用标准

  GB12361钢质模锻件通用技术条件

  GB12362钢质模锻件公差和机械加工余量

  QC/T270汽车钢模锻造零件未注公差尺寸的极限偏差

  二、基本原则:1、以客户要求为原则,如与客户要求产生冲突,以客户要求为准。

  2、以图纸及工艺文件为原则,图纸或工艺文件已经注明的,以文件为准。

  使用该标准时以上原则不得违背。

  三、使用范围

  适用于锻造厂内部锻件锻造未注公差控制。

  四、具体内容

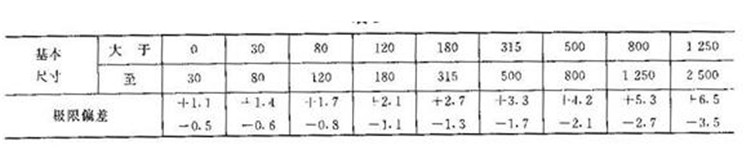

  1、锻造孔类未注尺寸公差

  2、锻造轴类未注尺寸公差

  3.锻造非孔轴类未注尺寸公差

  4、角度公差,参照下表普通级执行

  5、锻造圆角公差,锻件内圆角R、外圆角r未注公差参照下表执行

  6、锻件直线度,平面度公差,参照下表,但不得大于加工余量的2/3

  7、切入深度(切肉)与残留飞边、毛刺所指缺陷位置相同,缺陷相反,公差数值相同。前轴类按1.5,小锻件类参照图纸要求。

  8、前轴顶料杆凹凸痕迹不大于1.0。

  9、表面缺陷深度公差:表面缺陷指锻件表面的凹坑、麻点、碰伤、折叠和裂纹的实际深度,执行如下:

  加工表面:如锻件实际尺寸等于基本尺寸,深度为单边加工余量一半,如实际尺寸大于或小于基本尺寸,深度为单边加工余量一半加或减单边实际偏差值,内表面尺寸取相反值。

  非加工表面:深度公差为厚度公差的1/3
